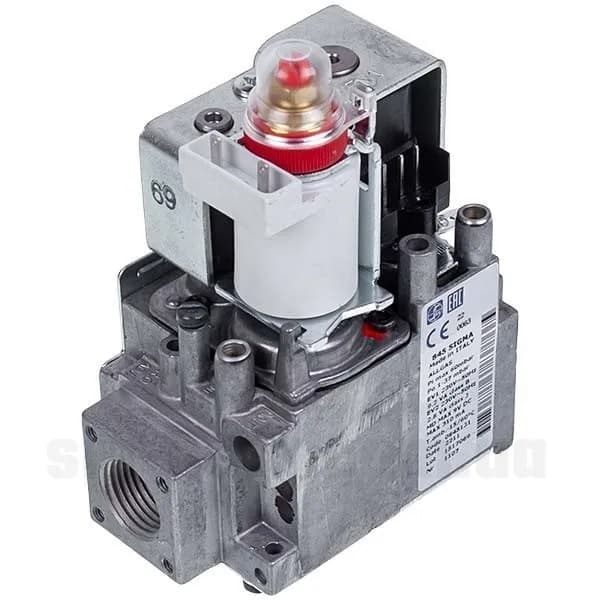

Газовий клапан SIT Sigma 845 Westen, Baxi ,5653610

Даний газовий клапан з білим модулятором і внутрішнім різьбленням 1/2" встановлений у таких котлах як: Baxi, Westen, Roca 5653610, 122450240, JJJ005653610 BAXI Baxi ECO-3 240 Fi ECO-3 280 Fi ECO Four 1.14 ECO Four 1.14 F ECO Four 1.24 ECO Four 1.24 F ECO Four 24 ECO Four 24 F Fourtech 1.14 Fourtech 1.14 F Fourtech 1.24 Fourtech 1.24 F Fourtech 24 Fourtech 24 F Luna 1.240 Fi Luna 1.240 i Luna 1.310 Fi Luna 240 Fi Luna 240 i Luna 280 i Luna 310 Fi WESTEN Quasar D 24 Quasar D 24 F Pulsar D 1.14 Pulsar D 1.14 F Pulsar D 1.24 Pulsar D 1.24 F Pulsar D 24 Pulsar D 24 F Star 1.240 Fi Star 240 Fi Star 240 i Star 280 i Star 310 Fi Star Digit 1.240 Fi Star Digit 1.310 Fi Star Digit 240 Fi Star Digit 240 i Star Digit 280 Fi Star Digit 310 Fi Star Master 240 Fi Pi max 60mbar Po 1-37 mbar MD MAX 9V DC MAX 310 mA T.amb -15/60c Виробник SIT (Італія) Газовий клапан SIGM A 845 має два електромагнітні відсікові клапани. • При подачі живлення на котушку ( EV 1) відкривається перший газовий клапан. • При подачі живлення на котушку ( EV 2 ) відкривається другий клапан і потік газу проходить сервосистему. Тиск під головною діафрагмою сервомотора збільшується і відтак клапан сервомотора відкривається. У разі збою газопостачання або електропостачання тиск пружини забезпечує автоматичне закриття клапана. Регулювання тиску виходу виконується системою сервомотора. Коли тиск виходу більший за значення, яким керує модулятор, клапан регулятора тиску відкривається і як наслідок тиск під головною діафрагмою сервомотора зменшується закриваючи головний клапан. Тому тиск виходу повертається до заданого значення. Навпаки, якщо тиск виходу є меншим за заданий рівень закриття регулятора тиску, тоді тиск сервомотора збільшиться при відкритті головного клапана. Регулювання вихідного тиску: Усі регулювання мають бути зроблені з урахуванням спец. характеристик приладу Перевірте вхідний та вихідний тиск, використовуючи надані пункти випробування тиску. Після тестування акуратно запечатайте пункти перевірки гвинтами. Рекомендований показник: 10 Нм. Роз'єднайте зв'язок регулятора тиску “ VENT ” (якщо використовується). Видаліть пластикову кришку модулятора Е. Регулювання максимального тиску потужності модулятора за максимально заданих величин. • Закрутіть гайку З, щоб збільшити вихідний тиск і відкрутити її, щоб зменшити його. Використовуйте гайковий ключ 10мм. Регулювання мінімального тиску. • Вимкніть енергопостачання модулятора і, тримаючи гайку у фіксованому положенні, викрутіть гвинт D для збільшення тиску та викрутіть – для зниження. Викрутка з 6*1 лезом. Бережно поставте тому пластикову кришку модулятора . Повторно приєднайте зв'язок регулятора ( якщо використовується ). ПОПЕРЕДЖЕННЯ: щоб гарантувати нормальну роботу модулятора, необхідно повернути пластикову кришку Е на початкове розташування.
