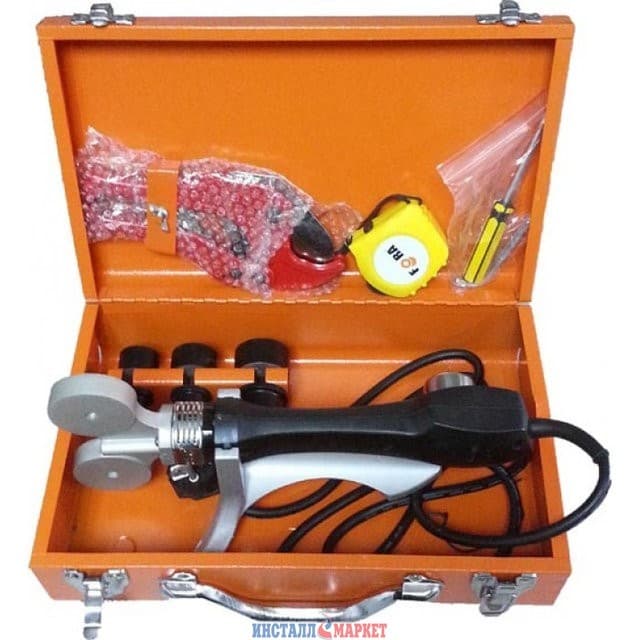

Паяльник для зварювання поліпропіленових труб 750 Wt 20-32мм Fora MINI

Комплект сварочного оборудования FORA MINI 750 предназначен для выполнения раструбной диффузионной сварки полипропиленовых труб и фитингов диаметром от 20 до 32 мм. КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ СВАРОЧНОГО АППАРАТА Сварочный аппарат – это собой электрический прибор, работающий при напряжении сети 220В, мощностью 750 Вт. В корпусе электронагревателя размещен один электрический нагревательный элемента (ТЭН). Корпус электронагревателя оснащен двумя посадочными отверстиями для крепления сменных насадок. Терморегулятор автоматически поддерживает заданную температуру насадок. Заданная температура устанавливается при помощи вращения ручки терморегулятора, имеющей температурную шкалу от 50°С до 300°С. Цена деления температурной шкалы – 10°С. Горящая индикаторная лампочка показывает, что идет нагрев ТЭНа. При достижении заданной температуры индикаторная лампочка гаснет. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: • Корпус электронагревателя аппарата: литой, алюминиевый, мечевидный, с тремя отверстиями для крепления сменных насадок. • Тип насадок: парные (Ø20, 25, 32 мм), покрытие тефлон • Напряжение: 220В, 50Гц • Мощность: 750 Вт • Диапазон регулирования температуры: 50°С - 300°С • Класс защиты от поражения электрическим током: I. • Время нагрева корпуса нагревателя до рабочей температуры при сварке полипропилена (260°С): 10 мин. • Кабель: термостойкий в силиконовой изоляции ЭКСПЛУАТАЦИЯ СВАРОЧНОГО АППАРАТА • Сварочные работы производить при температуре окружающей среды ≥ 0°С в местах, защищенных от влаги, грязи и пыли. • Температуру сварки полипропиленовых труб и фитингов выставить на 260°C. • Сварочный аппарат должен быть постоянно включен в течение всего процесса работы. • При сварке армированной трубы с нее необходимо удалить слой алюминиевой фольги. ПОСЛЕДОВАТЕЛЬНОСТЬ ВЫПОЛНЕНИЯ СВАРОЧНЫХ РАБОТ • Установить сварочный аппарат на подставку. • Закрепить парные сменные насадки требуемого диаметра на электронагревателе. • Установить температуру сварки с помощью ручки терморегулятора. • Подсоединить аппарат к электрической сети. • При достижении заданной температуры индикатор погаснет. Аппарат готов к работе. • Для производства сварки необходимо надеть фитинг на сварочную насадку, а трубу вложить в отверстие насадки с противоположной стороны. В таком положении трубу и фитинг следует удерживать в течение предписанного времени нагрева (см. таблицу). • После нагрева следует быстро снять фитинг и трубу с насадки, ввести трубу в фитинг до упора удерживать неподвижно для охлаждения в течение предписанного времени. Не допускается поворот вокруг оси трубы и фитинга во избежание деформации изделия. • Охладить сварное соединение (см. таблицу) Диаметр трубы, мм Время нагрева, сек Ширина сварочного пояска, мм Технологическая пауза (время соединения), сек Время охлаждения, мин 20 14 6 4 2 25 16 7 4 2 32 18 8 6 4 ОСНОВНЫЕ ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ ПРИ РАБОТЕ СО СВАРОЧНЫМ АППАРАТОМ • При работе аппарата запрещается прикасаться к электронагревателю и сменным нагревателям или подносить к ним легковоспламеняющиеся предметы. • Не разбирать аппарат, если он подключен к электрической сети. • Аппарат должен быть отключен от электрической сети при замене сменных нагревателей. • Категорически запрещается эксплуатировать аппарат при возникновении следующих неисправностей: - повреждение вилки подключения аппарата к электрической сети, кабеля или его изоляции. - появление трещин в электронагревателе или рукоятке аппарата. - повреждение крепления сменных нагревателей. ОБСЛУЖИВАНИЕ СВАРОЧНОГО АППАРАТА Содержите аппарат в чистоте. Удаляйте остатки материала с поверхностей сварочных насадок деревянным шпателем и тканью из натуральных волокон. Запрещается применять методы принудительного охлаждения аппарата. КОМПЛЕКТАЦИЯ: • Металлический ящик: 1шт. • Сварочный аппарат: 1шт. • Струбцина для крепления аппарата: 1шт. • Парные сменные нагреватели Ø 20 мм, 25 мм и 32 мм: по 1 шт. • Ножницы для резки труб до 42 мм: 1шт. • Ключ шестигранный для крепления: 1шт. • Отвертка: 1шт.
